第一作者和单位：周新愿 副研究员，天津理工大学

通讯作者和单位：周新愿 副研究员，王铁 教授，天津理工大学

原文链接：https://www.science.org/doi/10.1126/sciadv.aea5597

研究背景

气体传感器在环境监测、工业安全和医学诊断中扮演着越来越重要的角色，尤其是在呼气分析等前沿应用中，要求传感器具备ppb级（十亿分之一）超高灵敏度。然而，传统金属氧化物半导体传感器虽然在稳定性和成本方面具有优势，却因气体分子吸附效率低、停留时间短而难以实现对痕量生物标志物的精准检测。常见的增强策略如表面修饰虽能提升灵敏度，却往往以牺牲长期稳定性为代价。因此，如何在不动摇材料本征稳定的前提下实现灵敏度跃升，成为气体传感领域亟待突破的关键瓶颈。

全文速览

近日，天津理工大学生命健康智能检测研究院王铁团队在Science Advances上发表研究成果，首次发现蝴蝶翅膀微腔结构可产生气体涡流效应，能够延长气体分子停留时间，并将这一仿生机制应用于气体传感器设计，成功解决了灵敏度与稳定性之间的经典冲突。

图文导读

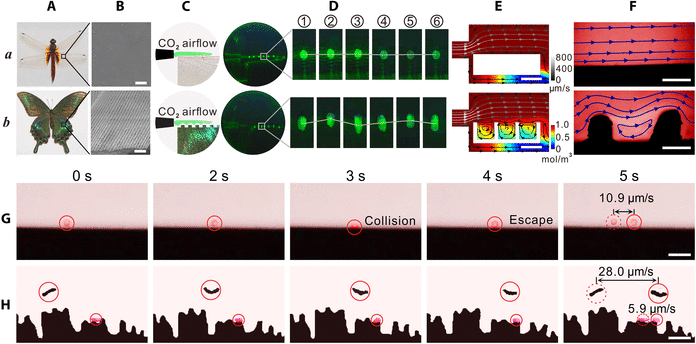

为研究微腔结构对气体传质的增强效应，研究团队首先通过纹影成像技术观察蝴蝶翅膀与蜻蜓翅膀表面的气体流动行为。如图1所示，蝴蝶翅膀周期性微腔结构（D/H ≈ 1.06）能够产生均匀分布的气体涡流，而平面结构的蜻蜓翅膀则无此现象。荧光追踪实验表明，涡流效应使分子停留时间延长85%，Sherwood数从近零提升至6.56，标志着传质机制从分子扩散向涡流驱动传质的转变。

图1蝴蝶翅膀微腔结构诱导的气体涡流现象

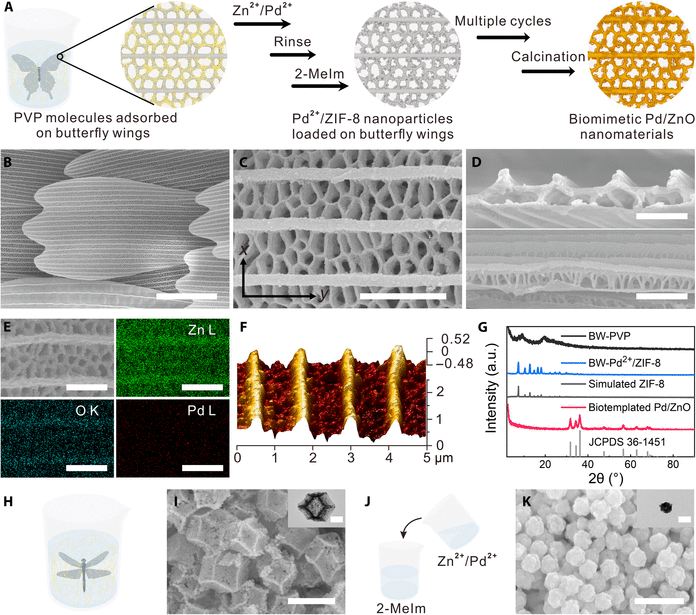

基于上述发现，研究团队以蝴蝶翅膀为模板，合成了具有周期性微腔的Pd/ZnO气体传感材料（图2）。扫描电镜和原子力显微镜图像显示，材料完美复制了蝴蝶翅膀的微腔结构，直径与高度比约为1.0。同时X射线衍射和元素分析表明Pd均匀分散于ZnO骨架中。与无模板合成的介孔材料和纳米颗粒相比，该仿生材料在保持高结晶度的同时，保留了有利于气体传质的微米级凹腔和介孔结构。

图2生物模板法制备Pd/ZnO微腔材料及其结构表征

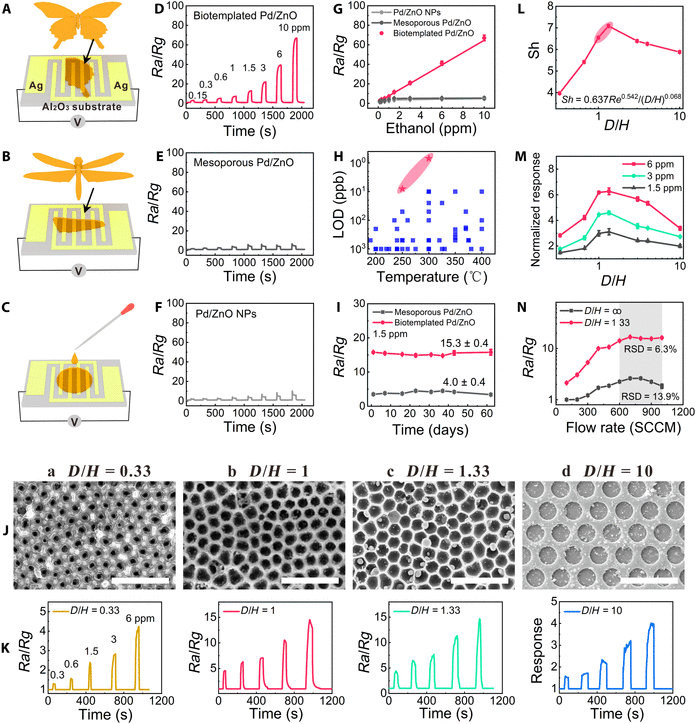

为验证涡流增强机制，研究团队测试了Pd/ZnO传感器对乙醇检测性能。结果显示，仿生Pd/ZnO传感器对乙醇的响应比介孔材料和纳米颗粒提升11倍以上。在此基础上，团队利用阳极氧化铝模板对微腔结构的直径与高度比（D/H）进行调控，发现当D/H在1到1.33范围内时，涡流效应最为显著，Sherwood数达到峰值，气体传质效率达到最高（图3）。

图3涡流增强机制验证与几何优化

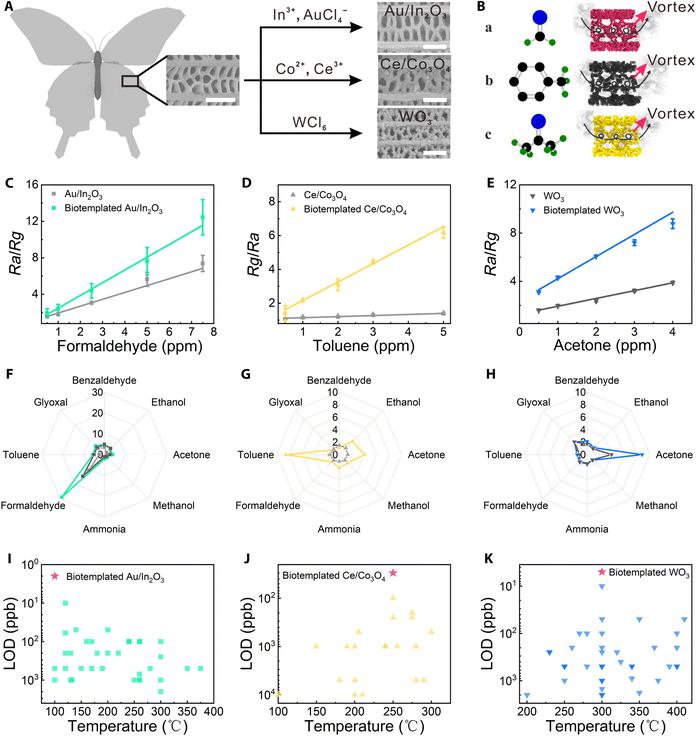

为进一步验证涡流效应的普适性，团队将该策略拓展至In₂O₃、Co₃O₄和WO₃等多种金属氧化物材料，均实现甲醛、甲苯、丙酮等呼气标志物的ppb级检测（图4）。其中，甲醛检测限低至2 ppb，性能远超现有文献报道。

图4涡流增强策略在多种金属氧化物中的普适性验证

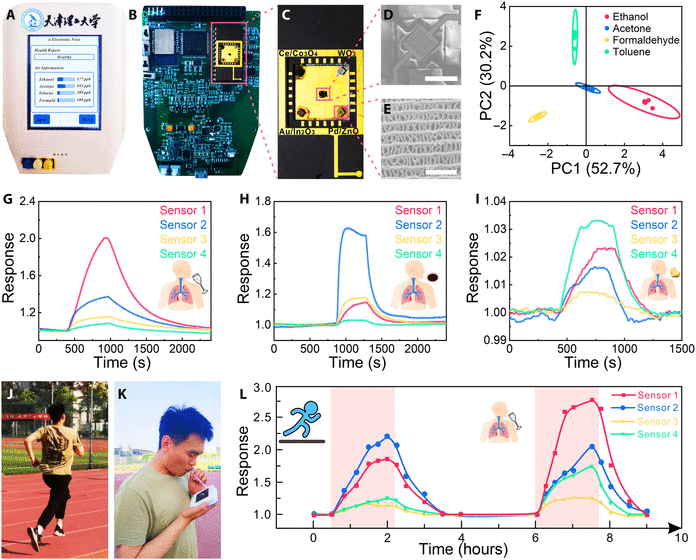

基于优化微腔结构，研究团队构建了四通道微传感器阵列，集成Pd/ZnO、Au/In₂O₃、Ce/Co₃O₄和WO₃四种材料，实现对呼出气中乙醇、甲醛、甲苯和丙酮的同时检测。如图5所示，该阵列能够分辨不同饮食/行为状态和生理状态的特征呼气指纹，结果与气相色谱-质谱联用（GC-MS）分析高度一致，展现出优异的特异性和稳定性。

图5.四通道微传感器阵列用于呼出气分析。

总结展望

综上所述，该研究从实验和物理机制层面系统揭示了蝴蝶翅膀微腔结构诱导的气体涡流效应，建立了径高比D/H = 1至1.33的普适性设计规则，通过几何流体控制而非材料化学改性，成功解决了气体传感中灵敏度与稳定性的经典冲突。基于该原理开发的涡流增强传感器在多种金属氧化物体系中实现了ppb级检测限，四通道微传感器阵列实现了与行为模式相关的实时代谢状态监测。该策略不依赖化学修饰，具有优异的普适性和可扩展性，未来可集成于电化学、光学、可穿戴等多种传感平台，为非侵入式医疗诊断、室内空气质量监测和工业安全预警提供了全新路径。
